六、產品選型：
正確地選用電磁流量計是用好電磁流量計的前提條件。選用什么配置的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和流量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體**是導電的，嚴格的說，除了高溫流體之外只要電導率大于50μs／cm的流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速*好在0.5-10m／s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。使用流速低于0.5m／s時*好在儀表部位局部提高流速，采用縮管方式。
一體型或分體型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分體型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分體型。
（1）環境溫度或流量計轉換器表面受輻射溫度超過60℃．
（2）管道震動較大的場合。
（3）會對轉換器的鋁殼嚴重腐蝕的場合。
（4）現場濕度較大或有腐蝕性氣體的場合。
（5）流量計裝在高空或井下調試不方便的場合。
訂貨時應注明傳感器和轉換器分離距離，一般不能超過100m，轉換器為墻掛式安裝。
電極、接地環的選擇
應根據被測流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于有的流體應做試驗
|
材料 |
耐腐蝕性能 |
|
316L |
生活污水、鉆井泥漿、糖漿、造紙綠漿、濃度5-10％的醋酸、啤酒 |
|
Hc（哈氏合金） |
能耐環境的氧化性酸等 |
|
Ti（鈦） |
印染污水、工業污水、海水等弱酸堿性液體 PH 6-8 |
|
Ta（鉭） |
硝酸、磷酸、鹽酸、等酸性液體 石灰石漿PH＜5 （除氫氟酸、發煙硫酸堿外） |
|
Pt（鉑金） |
各種酸、堿、鹽、氫氟酸（但是不適用于王水和銨鹽） |
襯里材料選擇
|
內襯材料 |
名稱 |
符號 |
性能 |
*高工作溫度 |
適用液體 |
|
橡膠 |
氯丁橡膠 |
|
耐磨性中等，不 耐**腐蝕性介 質 |
≤80℃ |
自來水 |
|
|
聚氨酯 |
|
**的耐磨性能， 耐酸堿性能較差 |
≤60℃ |
紙漿、礦等 漿液 |
|
氟塑料 |
聚四氟乙烯 |
F4或PTFE |
化學性能很穩定， 耐腐蝕的鹽酸、 硫酸、王水、濃 堿的腐蝕 |
≤120℃ |
腐蝕性強的酸堿鹽液體 |
|
|
四氟乙烯和六 氟丙烯 |
F46 |
化學性能略遜于 F4 |
46≤160℃ |
腐蝕性的酸堿鹽液體 |
|
|
特氟隆PFA |
PFA |
|
PFA≤180℃ |
|
|
塑料 |
聚苯硫醚 |
PPS |
|
≤150℃ |
熱水 |
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
流量范圍的選擇
*大流量和*小流量要符合下表中的數。
|
內徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin(m3/h) Qmax(m3/h) |
0.0283 4.24 |
0.0636 9.54 |
0.12 16.96 |
0.176 26.5 |
0.29 43.42 |
0.452 67.85 |
0.7 106.0 |
1.19 179.0 |
|
內徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin(m3/h) Qmax(m3/h) |
1.8 271.0 |
2.82 424.0 |
4.41 662.0 |
6.36 954.0 |
11.3 1696 |
17.6 2650 |
25.4 3810 |
34.6 5190 |
|
內徑 |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin(m3/h) Qmax(m3/h) |
45.2 6780 |
57.2 8570 |
77.6 10600 |
85.8 12800 |
101.0 15200 |
138.0 20700 |
180.0 27100 |
229.0 34300 |
|
內徑 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin(m3/h) Qmax(m3/h) |
282.0 42400 |
342.0 51300 |
407.0 61000 |
554.1 83121 |
723.7 108566 |
916.0 137404 |
1131.0 169635 |
1368.4 205258 |
安裝地點的選擇
為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
（1）盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器等），以免受磁場影響傳感器的工作磁場和流量信號。
（2）應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
（3）應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95％。
（4）選擇便于維修，活動方便的地方。
（5）流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。

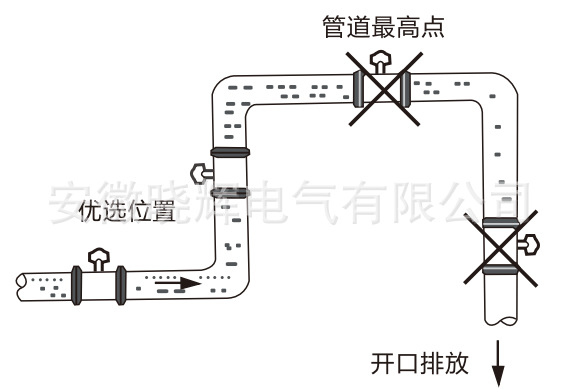

安裝要求
七、產品接線：
分體安裝連接的信號電纜采用定制的電纜線，電纜線越短越好。
勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。
信號電纜**與其它的電源嚴格分開，不能鋪設在同一根管子內，不能平等鋪設，不能絞在一起應單獨穿在鋼管內。
信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪掉，并重新焊好接頭。
電纜進入轉換器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到轉換器中。
灰色一體式轉換器的接線端子與標示
灰色一體式轉換器接線端子標示與名稱對照表
|
COMM : |
脈沖接地 |
|
POUT : |
雙向流量頻率／脈沖輸出 |
|
ALM 1: |
上限報警輸出 |
|
ALM 2: |
下限報警輸出 |
|
COMM : |
電流接地 |
|
IOUT: |
流量電流輸出／兩線制電流輸出 |
|
IVIN: |
兩線制24V電壓輸入（選配） |
|
TRX+: |
通訊輸入（RS485-A） |
|
TRX-: |
通訊輸入（RS485-B） |
|
LN+: |
220V（24V）電源輸入 |
|
LN-: |
220V（24V）電源輸入 |
藍色一體式轉換器的接線端子與標示
藍色一體式轉換器接線端子標示與名稱對照表
|
I+: |
流量電流輸出 |
|
COM: |
電流輸出地 |
|
P+: |
雙向流量頻率（脈沖）輸出 |
|
COM: |
頻率（脈沖）輸出地 |
|
AL: |
下限報警輸出 |
|
AH: |
上限報警輸出 |
|
COM: |
報警輸出地 |
|
FUSE: |
輸入電源保險絲 |
|
T+: |
通訊輸入（RS485-A） |
|
T-: |
通訊輸入（RS485-B） |
|
G: |
RS232 通訊地 |
|
L1: |
220V（24V）電源輸入 |
|
L2: |
220V（24V）電源輸入 |
方型分體式轉換器的接線端子與標示
方型分體式轉換器接線端子標示與名稱對照表
八、菜單操作與安裝尺寸：
鍵盤與顯示
儀表參數設置
儀表有兩個運行狀態：自動測量狀態
參數設置狀態
儀表上電時，自動進入測量狀態。在自動測量狀態下，儀表自動完成各測量功能并顯示相應的測量數據。在參數設置狀態下，用戶使用四個面板鍵，完成儀表參數設置。
5.1 按鍵功能
5.1.1自動測量狀態下按鍵功能
上鍵：循環選擇屏幕下行顯示內容；
復合鍵＋確認鍵：進入?yún)?shù)設置狀態；
確認鍵：返回自動測量狀態。
在測量狀態下，LCD顯示器對比度的調節方法，通過“復合鍵＋上鍵”或“復合鍵＋下鍵”來調節合適的對比度。
